ПОЛИПРОМ ИБМ-2300 Блокорезка

Блокорезка или роторный измельчитель мясных блоков ИБМ-2300, применяется для осуществления технологической операции по предварительному измельчению мясного сырья, поставляемого в блоках, максимального размера ДхШхВ до 800x517x305 (по требованию заказчика максимальные размеры могут быть увеличены)и температурой до -20 С°, на стружку и ломтики размером 100x100x10 (ориентировочно) для последующей технологической операции измельчения в “Волчке” или Куттере.

Принцип работы

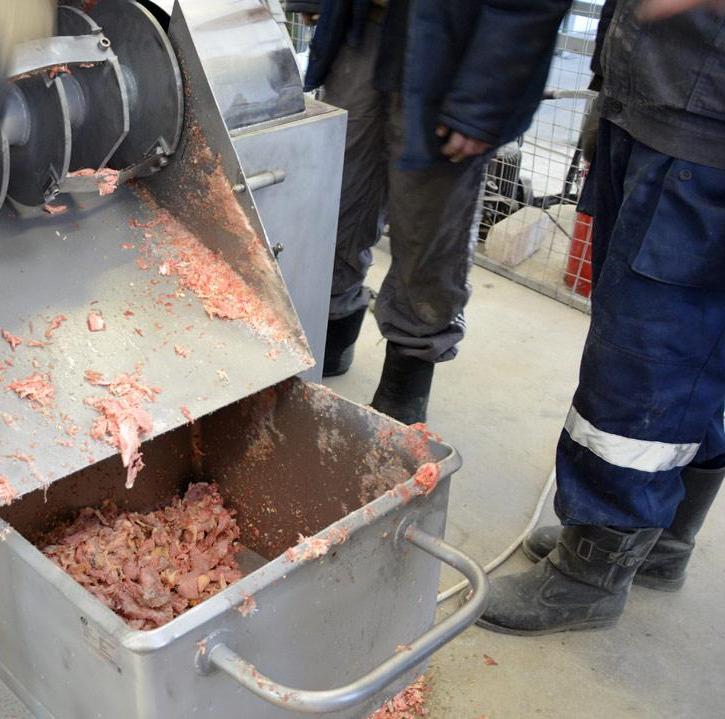

Мясной блок вручную подаётся в загрузочное отделение измельчителя, с предварительно отрегулированной высотой прижима блока, под собственным весом опускается по наклонному лотку к рабочему органу-ротору с установленными на нём серповидными твердосплавными ножами, измельчённая стружка, под действием ускорения, приданное ротором и под собственным весом, через выгрузную щель попадает в технологическую ёмкость для транспортировки сырья (тележка-китаянка, Рикша) или транспортёр, для последующей переработки.

Устройство

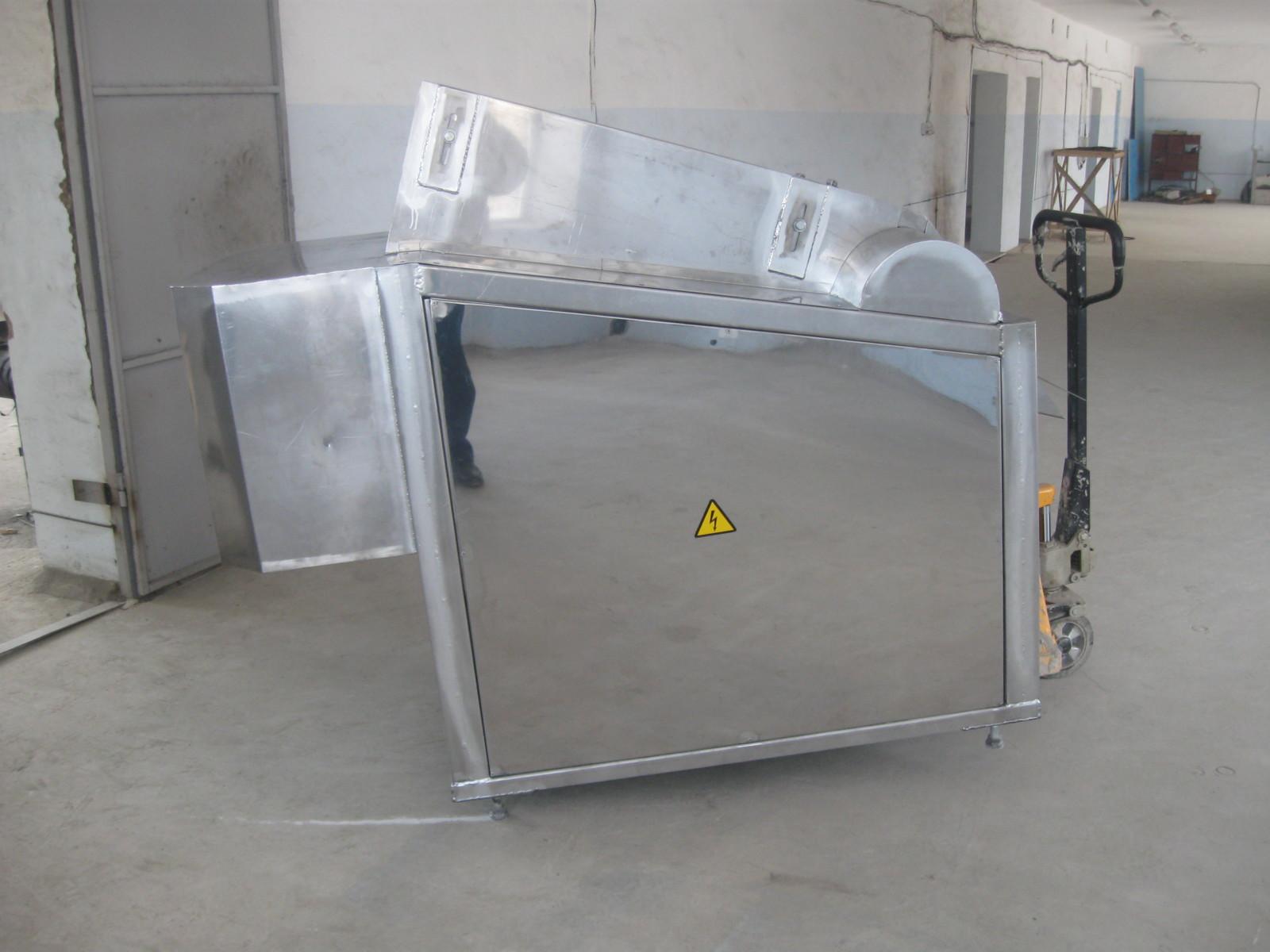

Блокорезка представляет собой мощный сварной каркас, изготовленный из гнутых профилей из прочной нержавеющей стали, толщиной 4мм, причем особо нагруженные части, передние и задние стойки, имеют замкнутый профиль. В нижней части каркаса вварены площадки, на которых крепятся ножки с чашками под виброопоры, и позволяющие производить регулировку по высоте (при стационарном размещении вместо ножек вворачиваются болты-анкеры). Между стоек, под углом к горизонтальной оси крепится лоток с ротором, крышкой и прижимом блока, который позволяет производить регулировку по высоте под перерабатываемый блок. Все части съемные, а крышка расположена на петлях — для удобства ежедневного обслуживания и технологической чистки.

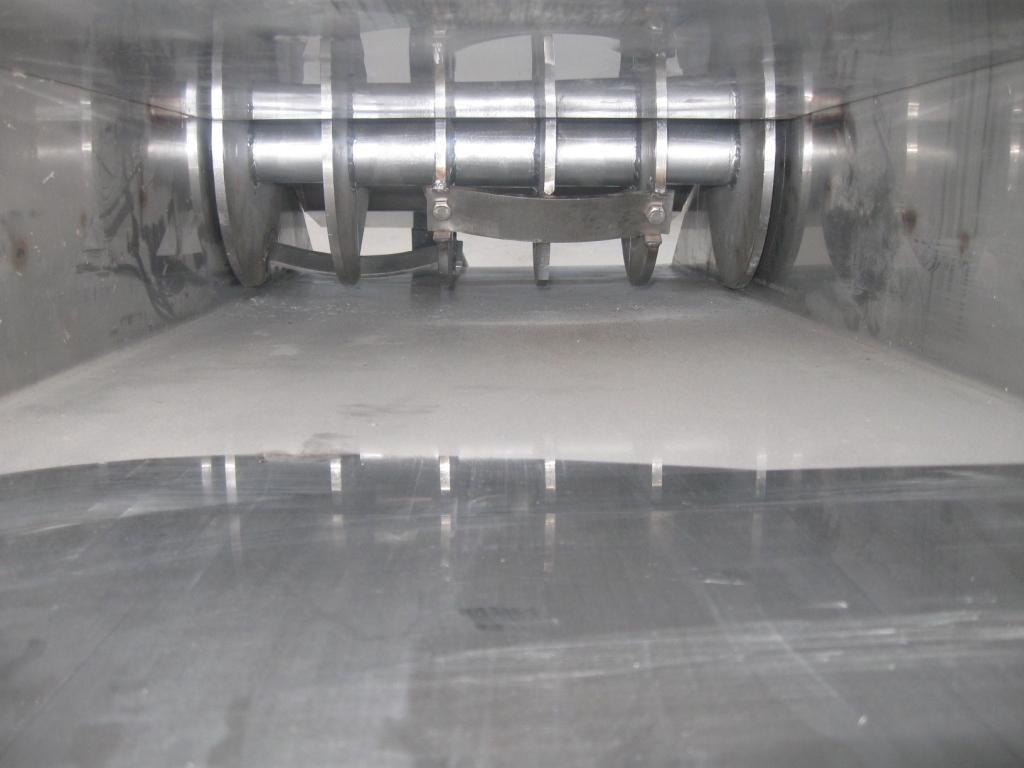

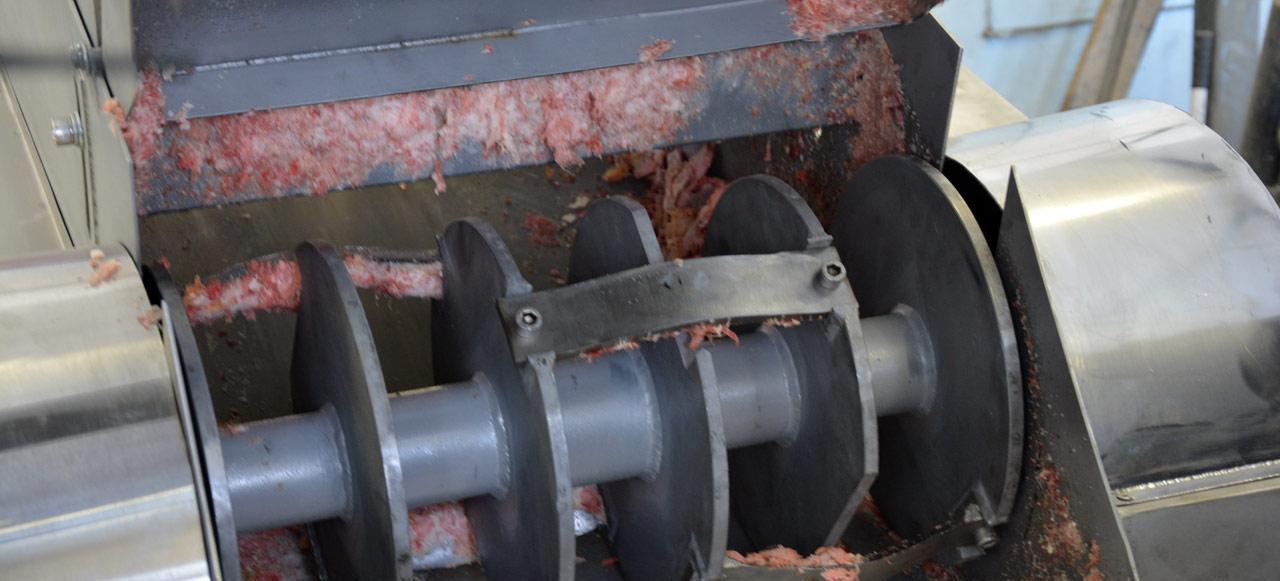

В нижней части каркаса, на направляющей плите расположен электродвигатель, мощностью 7,5 кВт 1500 об/мин, который через 3-х ручьевой шкив и ремённую передачу передаёт крутящий момент на шкив ротора, который располагается на этих-же направляющих, но в верхней части каркаса. Ротор представляет из себя вал из твёрдой легированной стали, с расположенными на нём дисками для крепления твердосплавных ножей. Ножи на диске крепятся в замок и располагаются в шахматном порядке относительно продольной оси для стабилизации нагрузок во время работы.

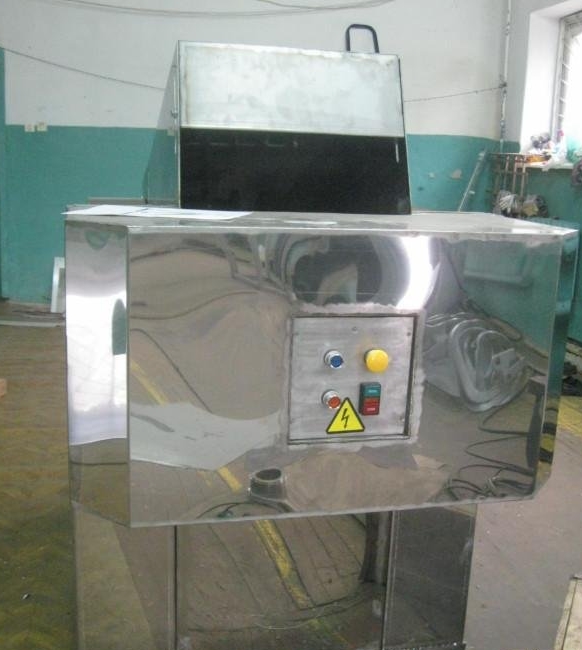

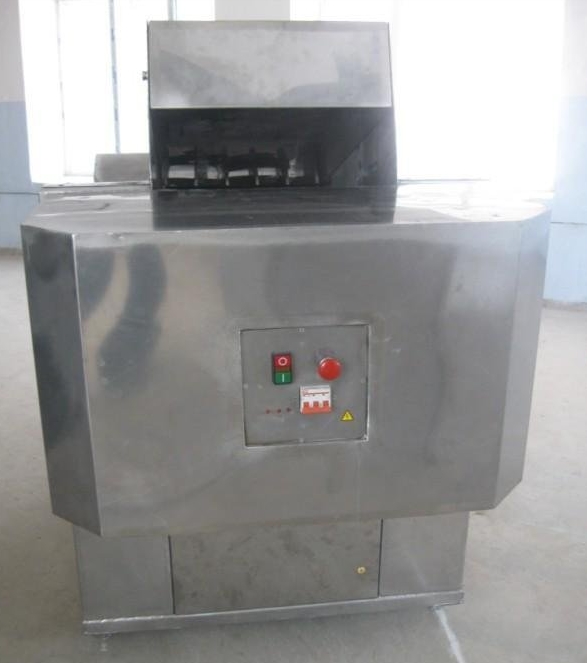

В задней части Измельчителя располагается рабочий стол с встроенным пультом управления, который предназначен для подготовки и подачи с него блока в рабочую зону.

Оборудование имеет электрическую блокировку при открытой крышке и аварийную остановку с рабочего места оператора.

Характеристики ИБМ-2300
